Стекло, врезанное в кирпич

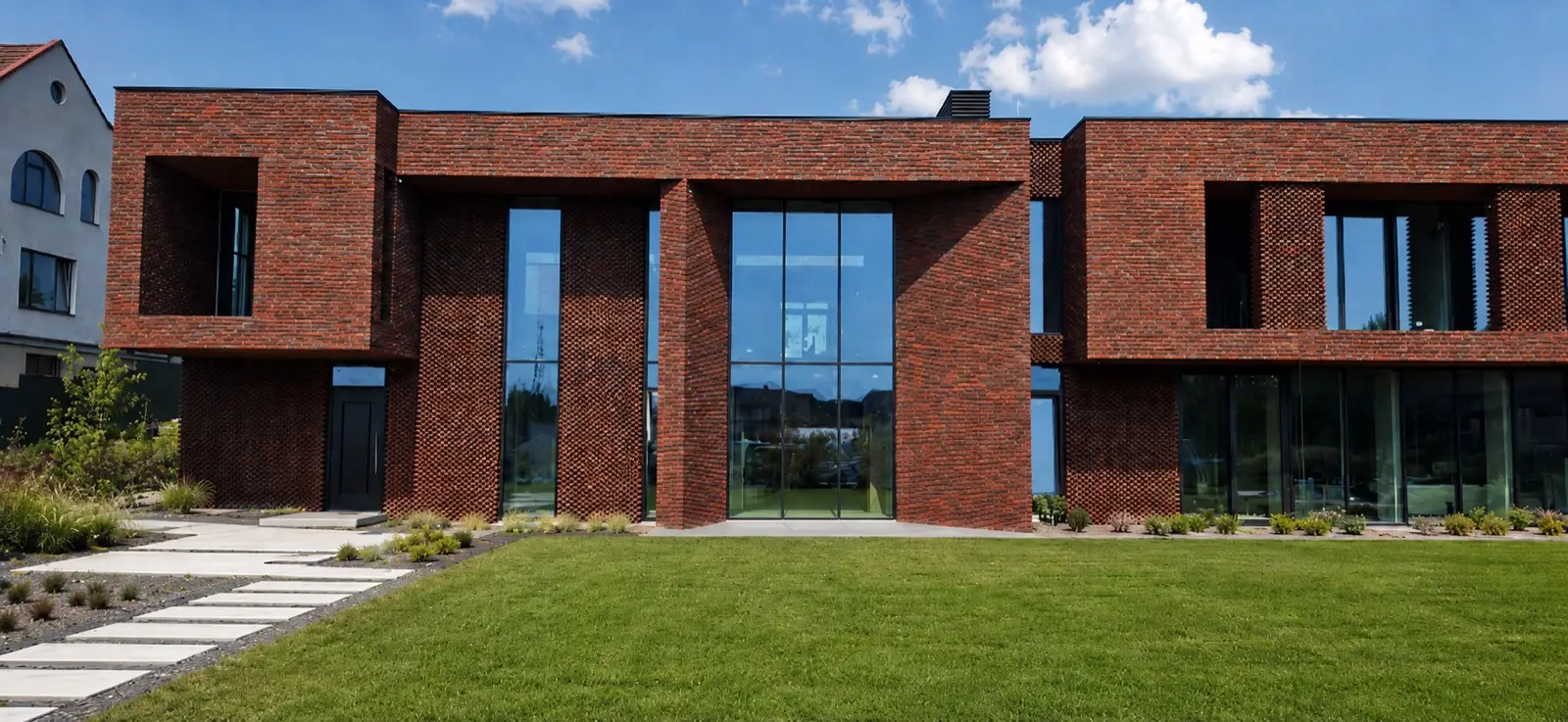

Архитектура дома построена на контрасте: глухие объёмы из тёмного клинкерного кирпича прорезаны крупными плоскостями стекла. Центральный витраж поднимается на два света — стоечно-ригельная система Schüco FWS 50 HI держит остекление от пола до кровли с тонкой видимой линией профиля. На первом этаже панорамные проёмы работают раздвижными порталами ASE 80 HI: комнаты открываются прямо в сад. Отдельная деталь — угловое остекление без опорной стойки: два витража сходятся в прозрачном углу, и кирпичный объём будто зависает на стекле.

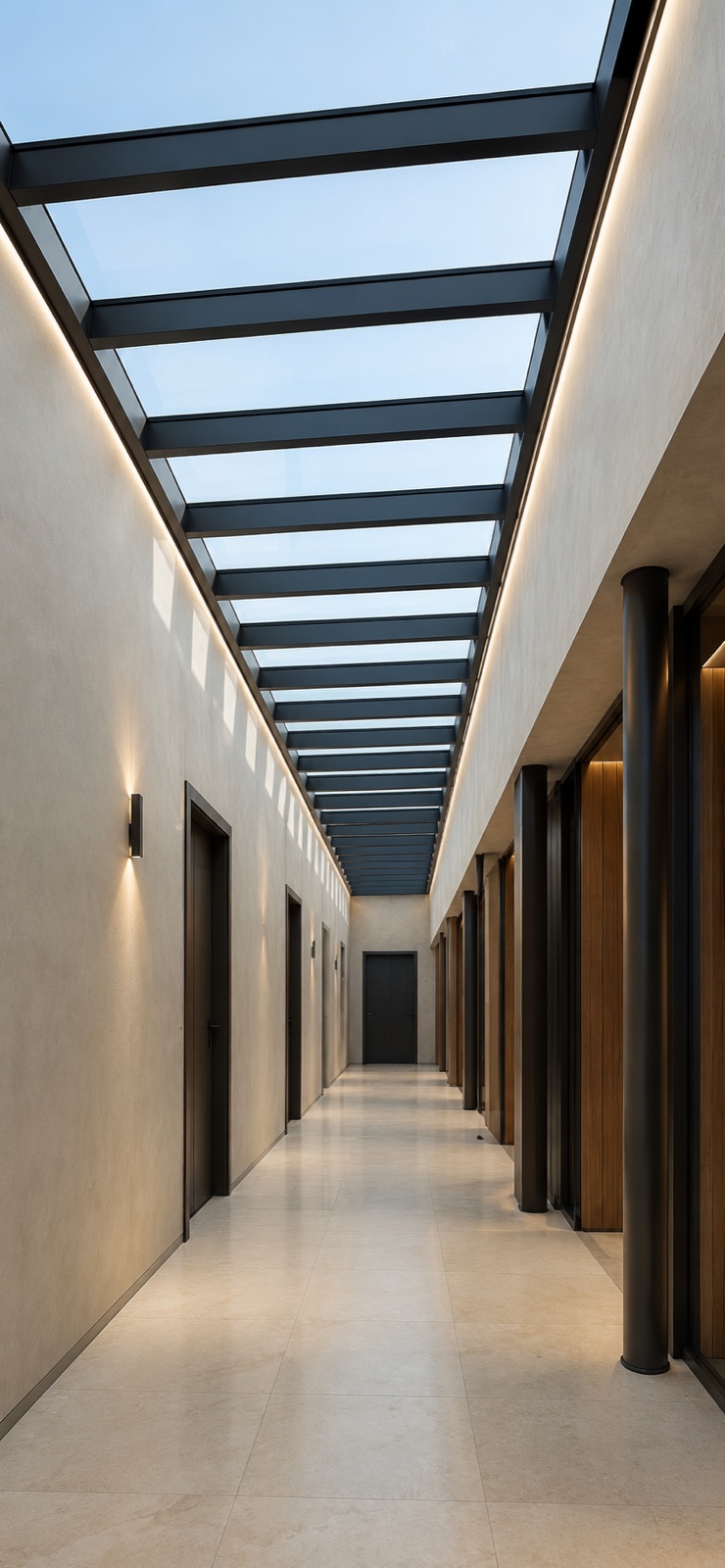

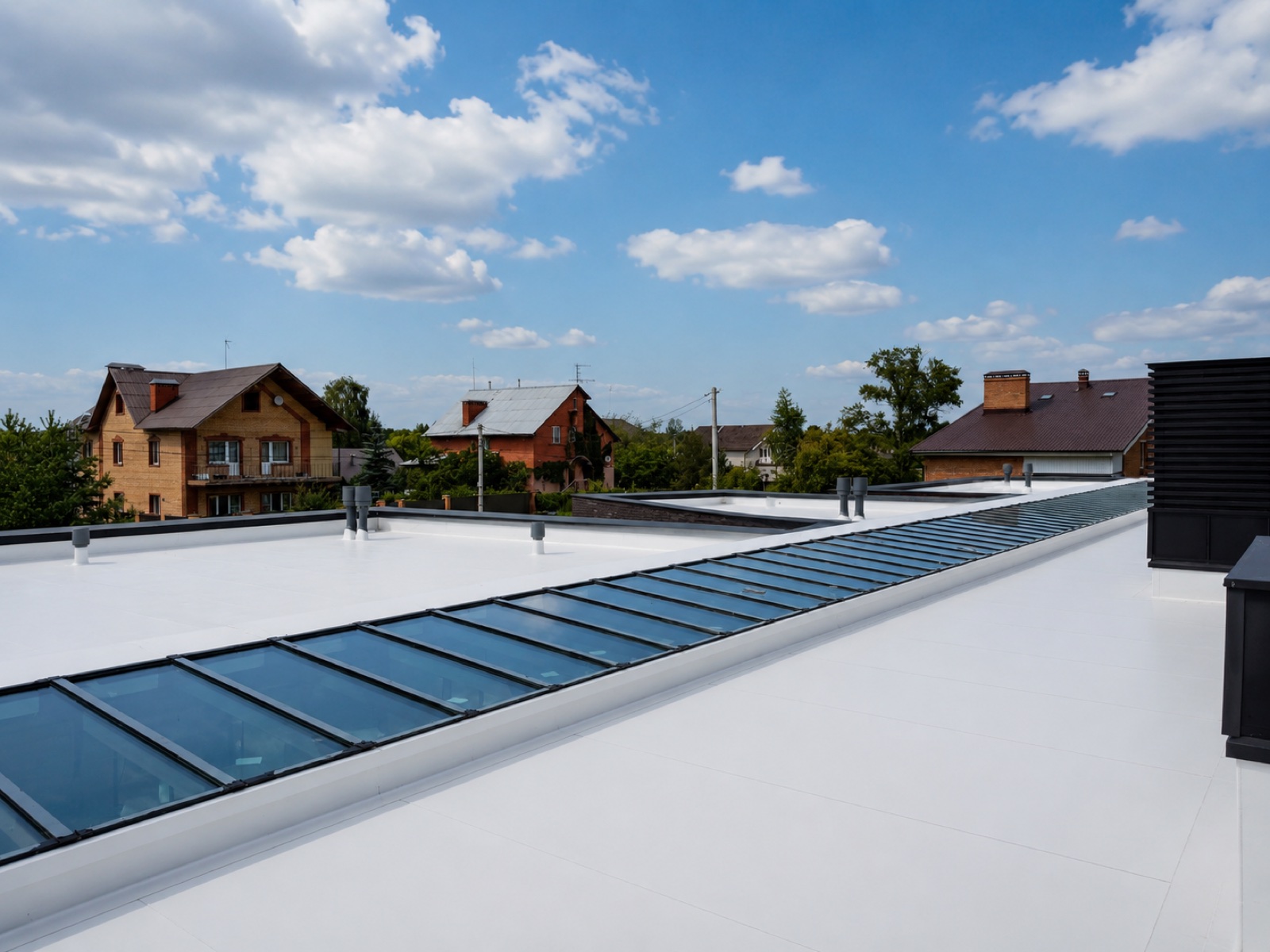

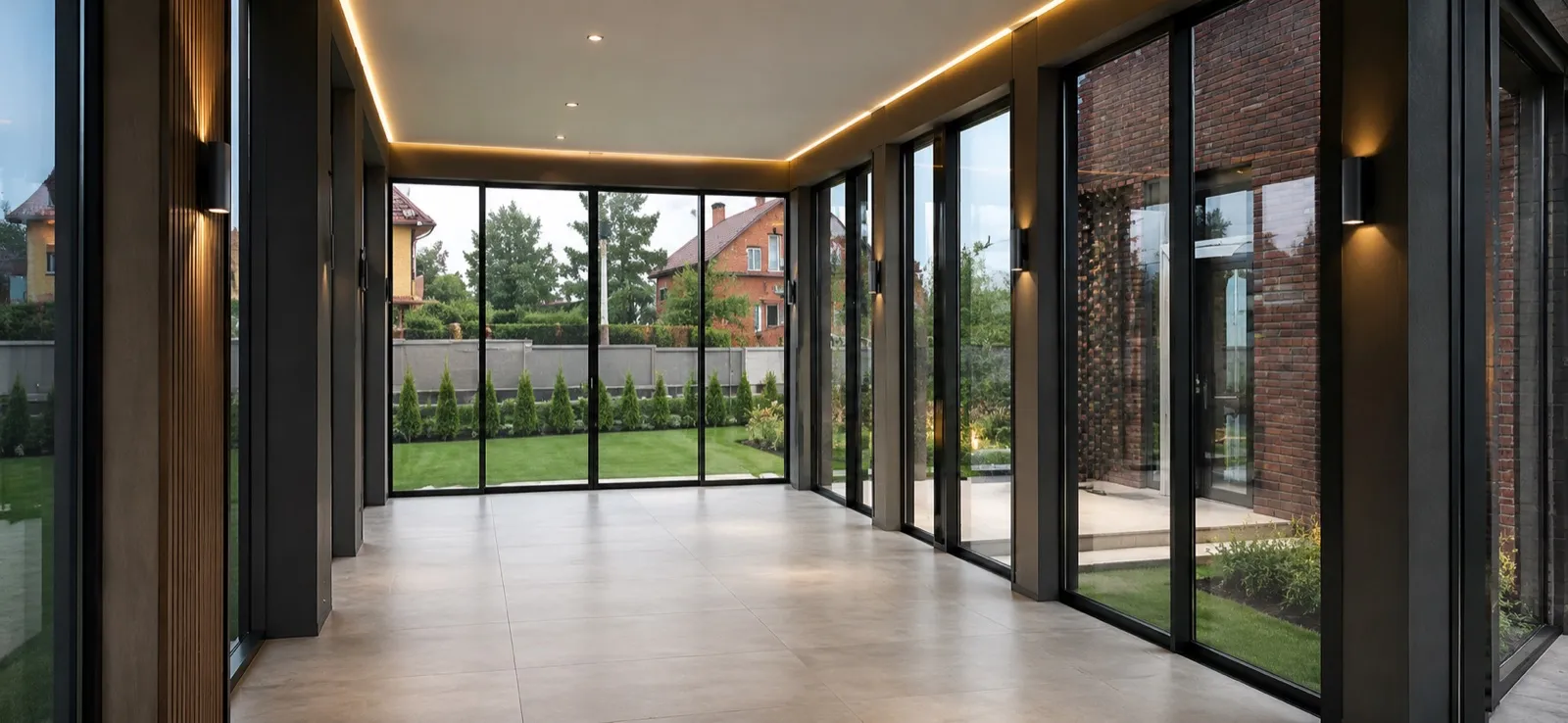

Сердце дома — остеклённая галерея-переход, соединяющая корпуса. Она остеклена по всему периметру, а сверху перекрыта зенитным фонарём: свет приходит и сквозь стены, и сквозь кровлю, поэтому днём галерея не нуждается в искусственном освещении и работает как светлый коридор-оранжерея. Зенитный фонарь — самая требовательная к инженерии часть проекта: узлы примыкания к кровле, уклон и организованный водоотвод рассчитаны так, чтобы верхнее остекление оставалось герметичным при снеговой нагрузке и перепадах температур.

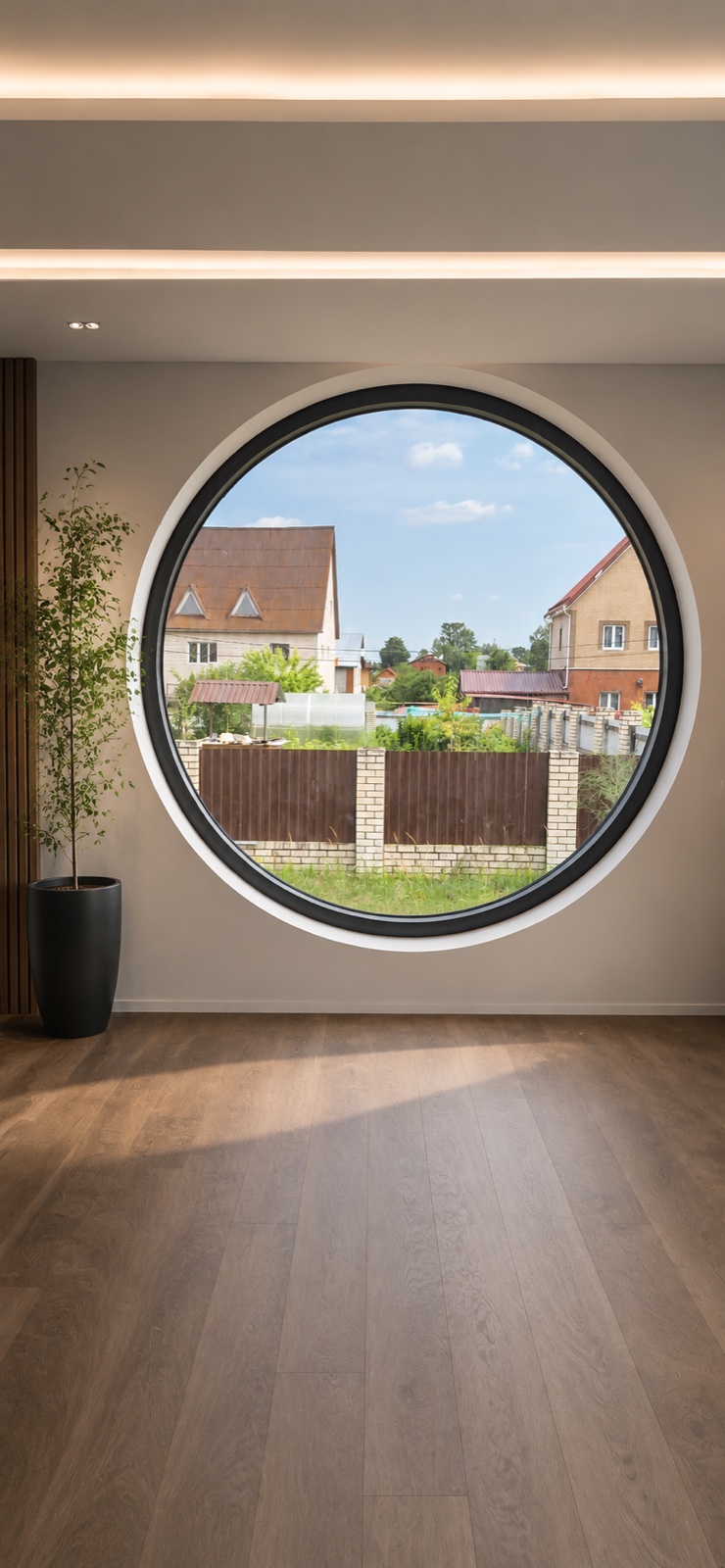

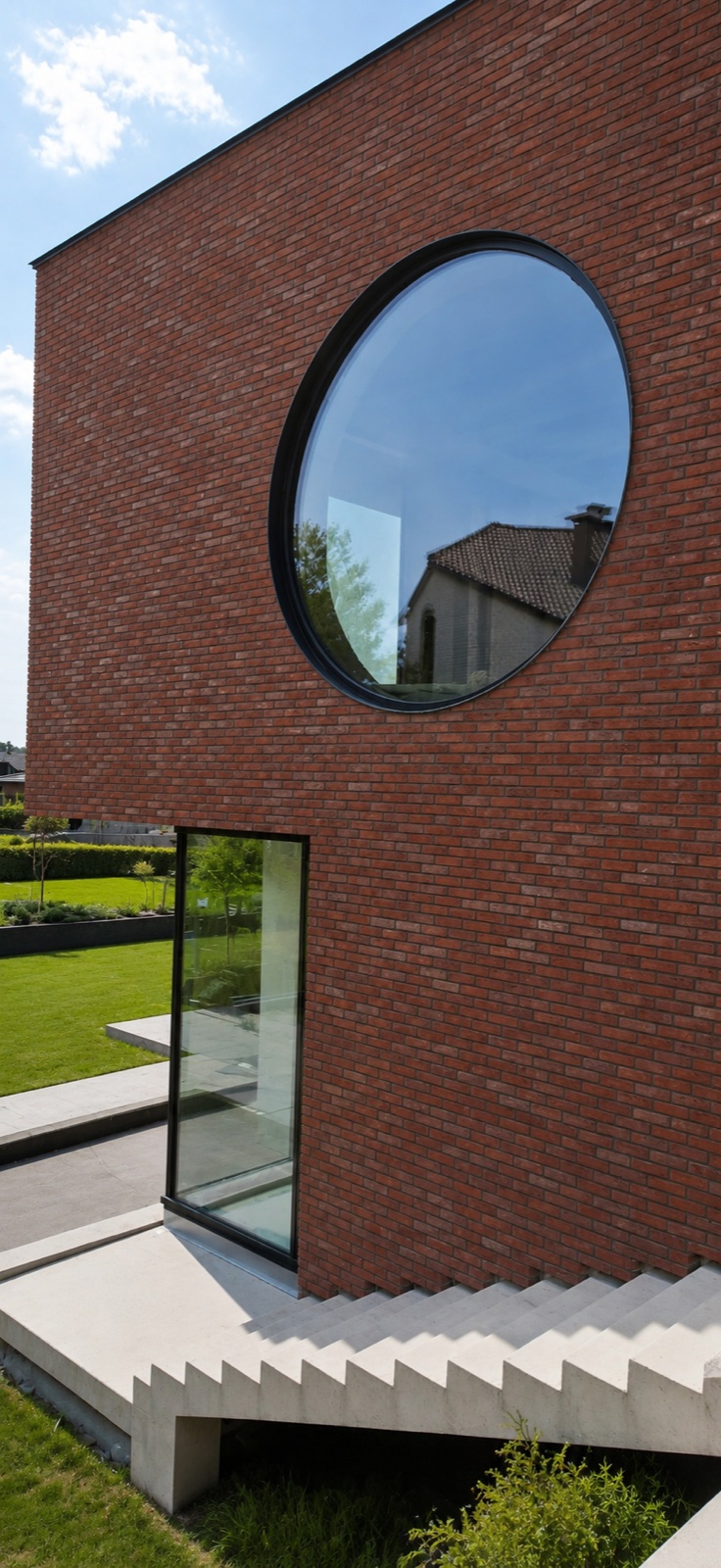

Акцент интерьера и фасада — круглый витраж-иллюминатор из гнутого (моллированного) стекла: идеально ровная окружность, врезанная в кирпичную плоскость, кадрирует вид, как объектив. Все стеклопакеты — с мультифункциональным покрытием Guardian: летом отражают жар, зимой удерживают тепло. GlassHall отвечал за инженерию, изготовление и монтаж всех алюминиевых конструкций дома.
Что было сложным
На одном фасаде сошлись три принципиально разных узла: угловое остекление без опорной стойки, круглый витраж-иллюминатор и зенитный фонарь — светопрозрачная кровля — над галереей-переходом. Каждый из них решается по-своему, но собираются они в одну плоскость и должны выглядеть как единый замысел, а не как три отдельные конструкции.

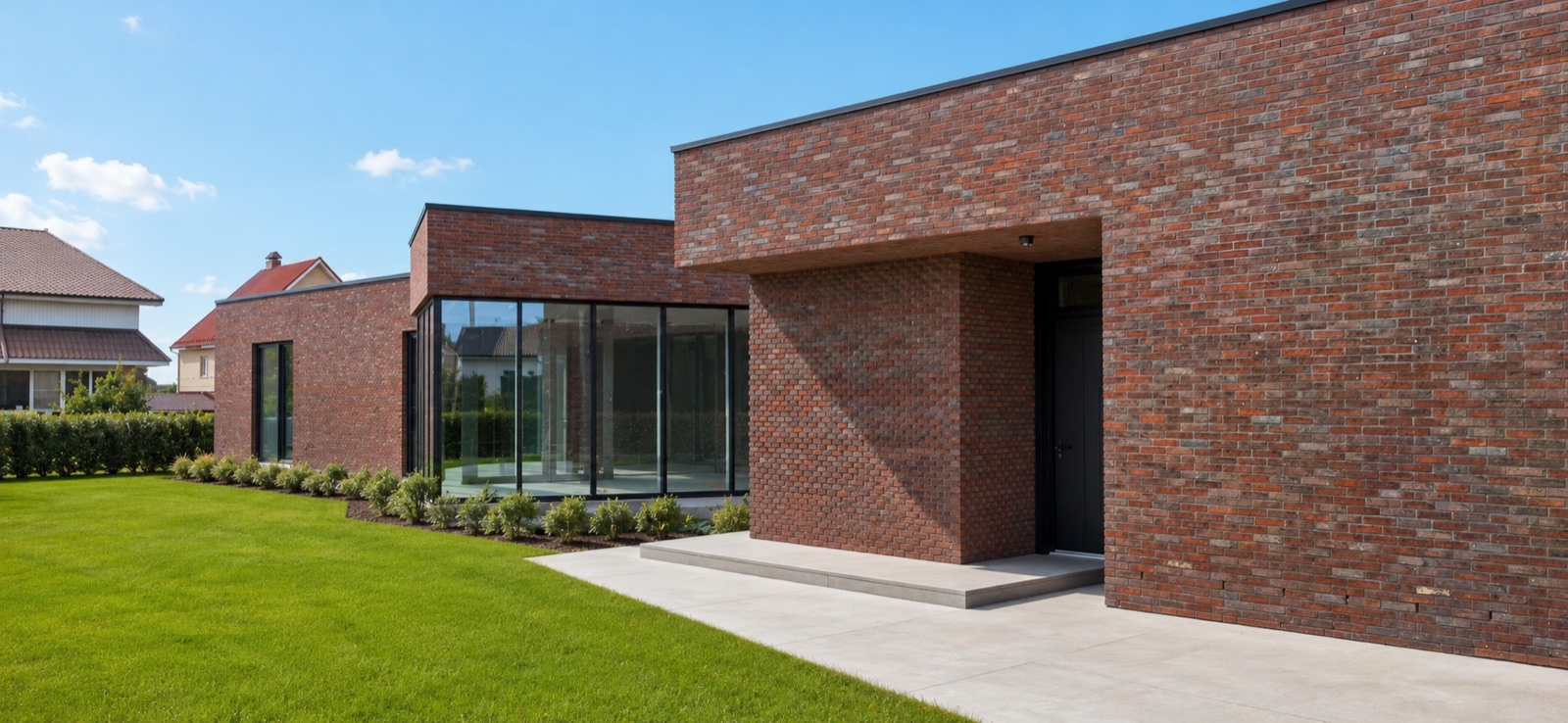

Угол без стойки — самое требовательное решение из трёх: вертикальная нагрузка, которую обычно берёт на себя угловая стойка, перераспределяется на смежные стойки и перемычку, поэтому раскладка витража считается вместе с несущими конструкциями дома, а не после них. Круглый контур собирается из гнутого профиля, шаг сегментации подбирается так, чтобы окружность читалась именно окружностью. Зенитный фонарь требует своего уклона и организованного водоотвода в ригелях — узел, где ошибка проявляется не сразу, а первой же оттепелью.
Как это работает в эксплуатации
Клинкерная кладка и алюминий по-разному ведут себя при перепадах температуры, поэтому примыкания проектировались с компенсацией подвижек: стекло не должно упираться в кирпич. Витражи в два света собраны на стоечно-ригельной системе Schüco FWS 50 HI — она держит большие плоскости; открывающиеся элементы вынесены в AWS 75 HI, выход к участку — на подъёмно-сдвижном портале ASE 80 HI, входная группа — на дверной ADS 75 HI. Один поставщик профиля на весь дом означает, что цвет, геометрия и узлы примыкания совпадают на всех четырёх фасадах.
