Задача: остекление джамбо-формата и фасад под ключ

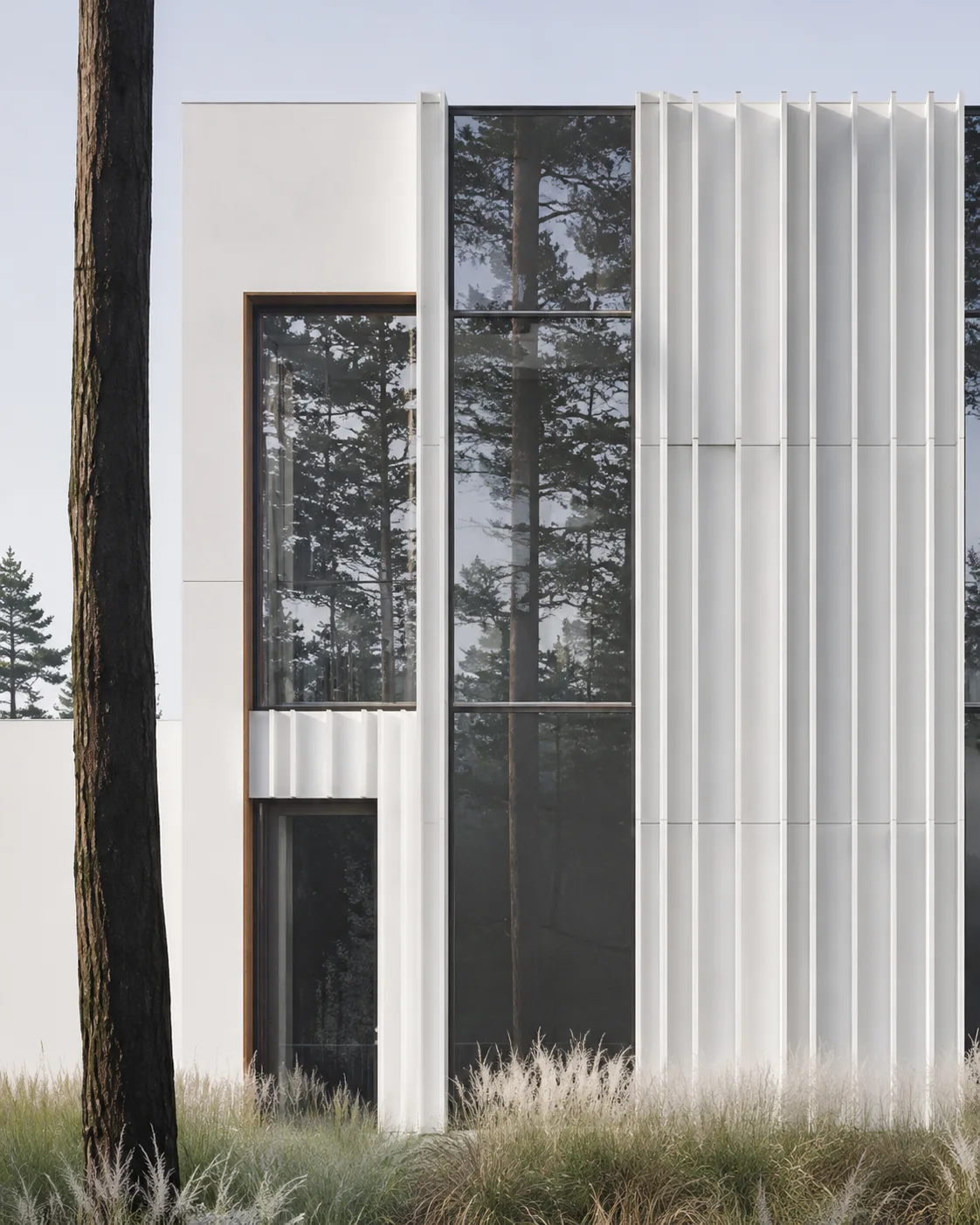

Участок в Ренессанс Парке окружён соснами — заказчик и архитекторы «Лаптев и Партнеры» хотели максимум остеклённой площади без частых вертикальных стоек, которые дробили бы вид на лес. Ответ — стеклопакеты джамбо-формата: крупноразмерные полотна от пола до кровли, собранные в единую плоскость Schüco.
При этом дом нужно было проветривать без нарушения этой цельности. Решение — вентиляционные створки, встроенные в общий ритм фасада: они открываются для воздухообмена, но не читаются как отдельный элемент на фоне сплошного остекления.

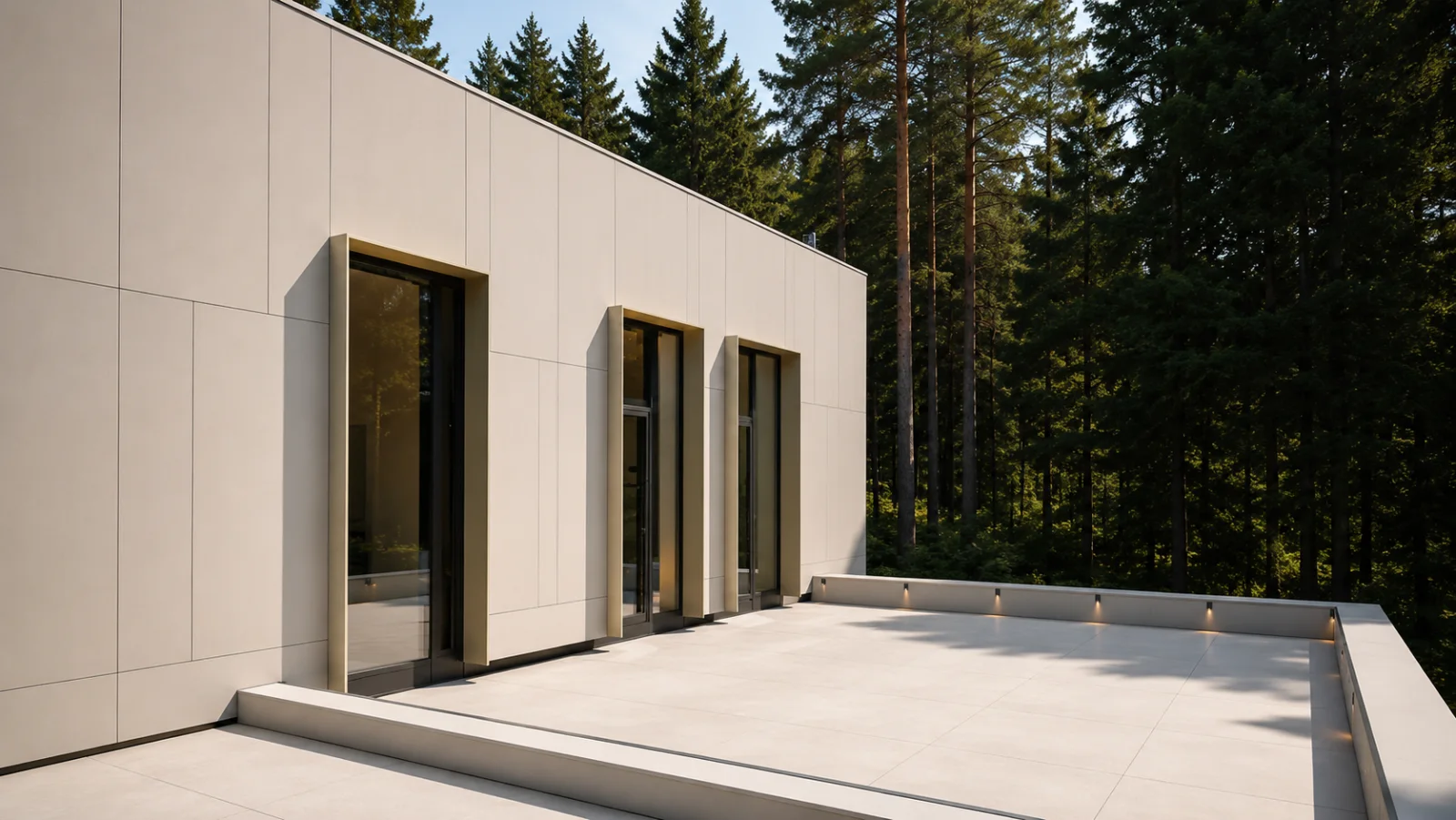

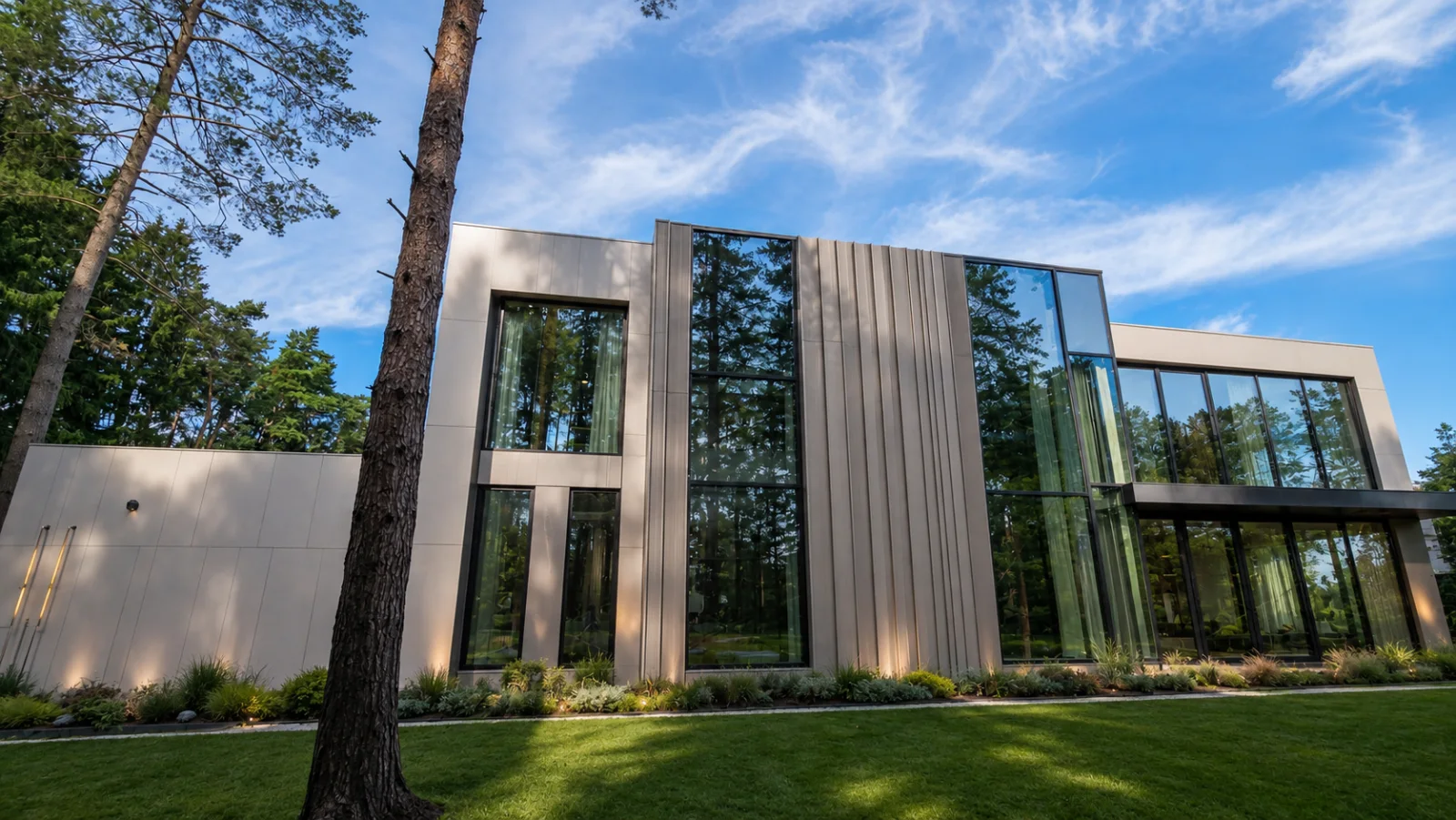

Глухие плоскости между витражами закрыты навесным вентилируемым фасадом: крупноформатный керамогранит и элементы из стеклофибробетона — в том же модуле и в той же плоскости, что остекление, поэтому стекло и плитка читаются как одна оболочка.
GlassHall отвечал за фасад под ключ: инженерию и монтаж алюминиевых конструкций Schüco и навесного вентилируемого фасада.
Что было сложным
На объекте сошлись два фасадных слоя: светопрозрачные конструкции и навесной вентилируемый фасад — облицовка из крупноформатного керамогранита и элементов из стеклофибробетона на подсистеме с воздушным зазором. Обычно их делают разные подрядчики, и стык между ними становится зоной взаимных претензий: у одного «не готово основание», у другого «не выдержана геометрия».
Когда оба слоя ведёт одна команда, узел стыковки проектируется как единый: шаг подсистемы согласуется с раскладкой витражей, а последовательность монтажа выстраивается так, чтобы стекло и облицовка вставали в одну плоскость. Вентиляционные створки для проветривания при этом скрыты в общем ритме фасада — снаружи они не читаются.
Как это работает в эксплуатации
Стеклопакеты джамбо-формата — размеров, выходящих за пределы стандартной линии остекления, — требуют отдельной логистики: подъём выполняется манипулятором с вакуумными захватами, и заезд техники к фасаду планируется до начала монтажа. На участке среди сосен это оказалось таким же проектным ограничением, как ветровая нагрузка.
Что вообще возможно в джамбо-формате и какие размеры считаются предельными — в ответе о джамбо-стеклопакетах.
Навесной вентилируемый фасад — это облицовка, вынесенная от стены на подсистему с воздушным зазором. Зазор работает как вытяжка: влага, которая иначе накапливалась бы в утеплителе, выносится потоком воздуха наружу. Для дома в лесу, где влажность стабильно выше городской, это не косметическое, а эксплуатационное решение.

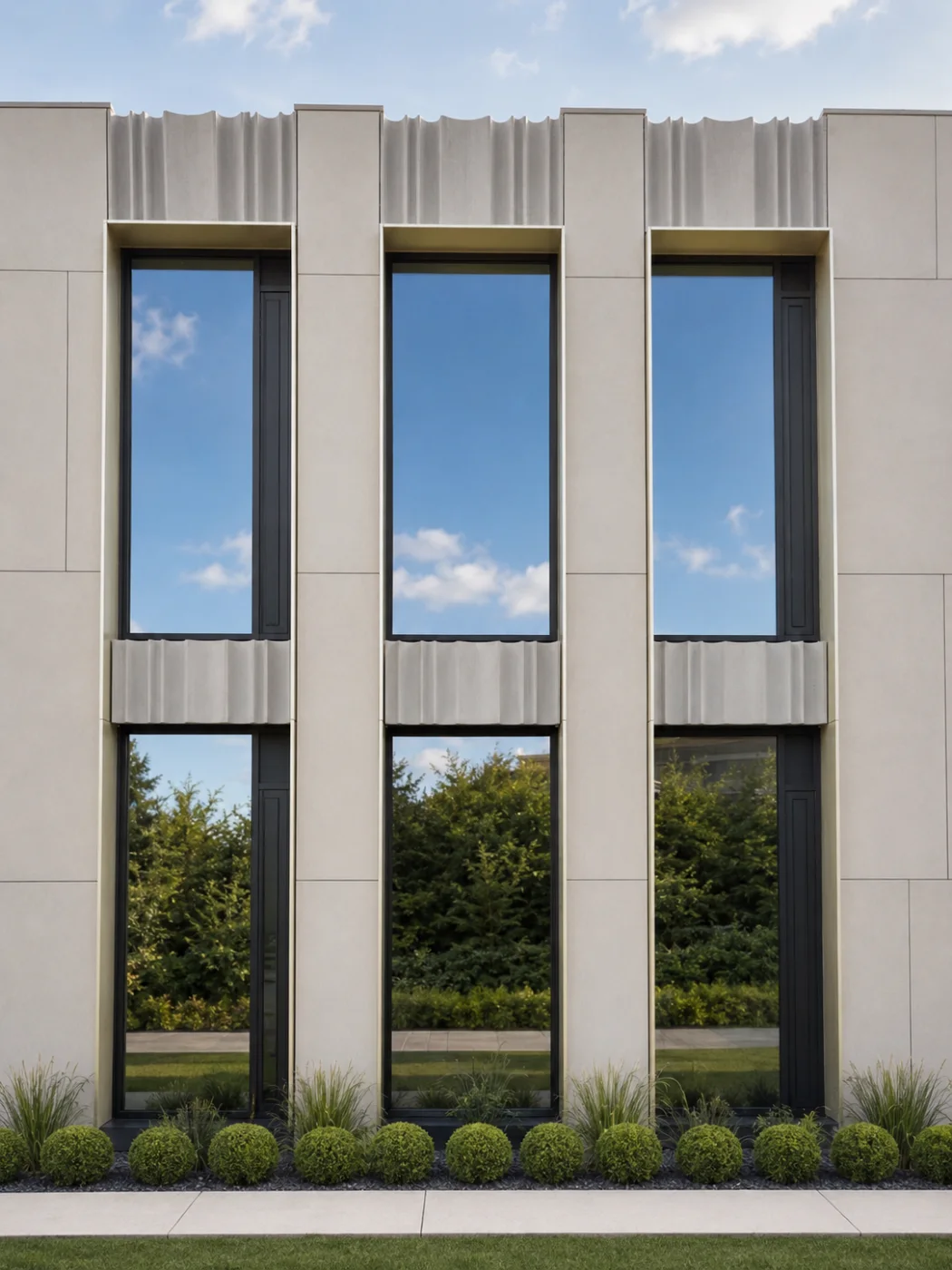

Крупноформатный керамогранит и стеклофибробетон в одной плоскости требуют согласованной раскладки: швы облицовки должны совпадать с осями витражей, иначе фасад распадается на два разных ритма. Это тот случай, когда единый подрядчик по обоим слоям экономит не столько деньги, сколько сам замысел архитектора.
