Задача: свет сквозь кровлю, а не только сквозь стены
Заказчик хотел, чтобы дом на Таманской в Серебряном Бору был максимально светлым по всей глубине плана, а не только вдоль фасадных стен. Обычные панорамные витражи такую задачу не решают — свет всё равно не доходит до внутренних зон дома.
Решение — сочетание панорамных витражей и зенитного фонаря на одной системе Schüco FWS 50 HI: конструкция выведена не только в стены, но и в кровлю, и внутренние помещения получают естественный свет сверху. Несущий контур остекления собран на Schüco AWS 75 HI, а входную группу большого формата выполнили на системе Schüco ADS 75 HI — она держит крупные тяжёлые полотна без провисания.
Что было сложным
Зенитный фонарь — стеклянная конструкция в кровле — самый ответственный узел на любом частном доме: он принимает и снеговую нагрузку, и всю воду, которая по нему стекает. Уклон, глубина дренажных каналов в ригелях и порядок отвода конденсата закладываются на этапе проекта; переделать их после монтажа кровли практически невозможно.
Отдельное требование — безопасность заполнения. Над жилым пространством нижний слой стеклопакета выполняется так, чтобы при повреждении стекло удерживалось в раме, а не осыпалось внутрь. Это решение по умолчанию для светопрозрачных кровель, и оно влияет на вес конструкции, а значит и на несущую способность стропильной системы.
Как это работает в эксплуатации
Свет приходит в дом с двух направлений — сквозь витражи стен и сквозь кровлю, поэтому глубина плана перестаёт быть проблемой: середина дома освещена так же, как зоны у окон. Витражи и фонарь собраны на одной стоечно-ригельной системе Schüco FWS 50 HI, открывающиеся элементы — на AWS 75 HI, входная группа большого формата — на ADS 75 HI.

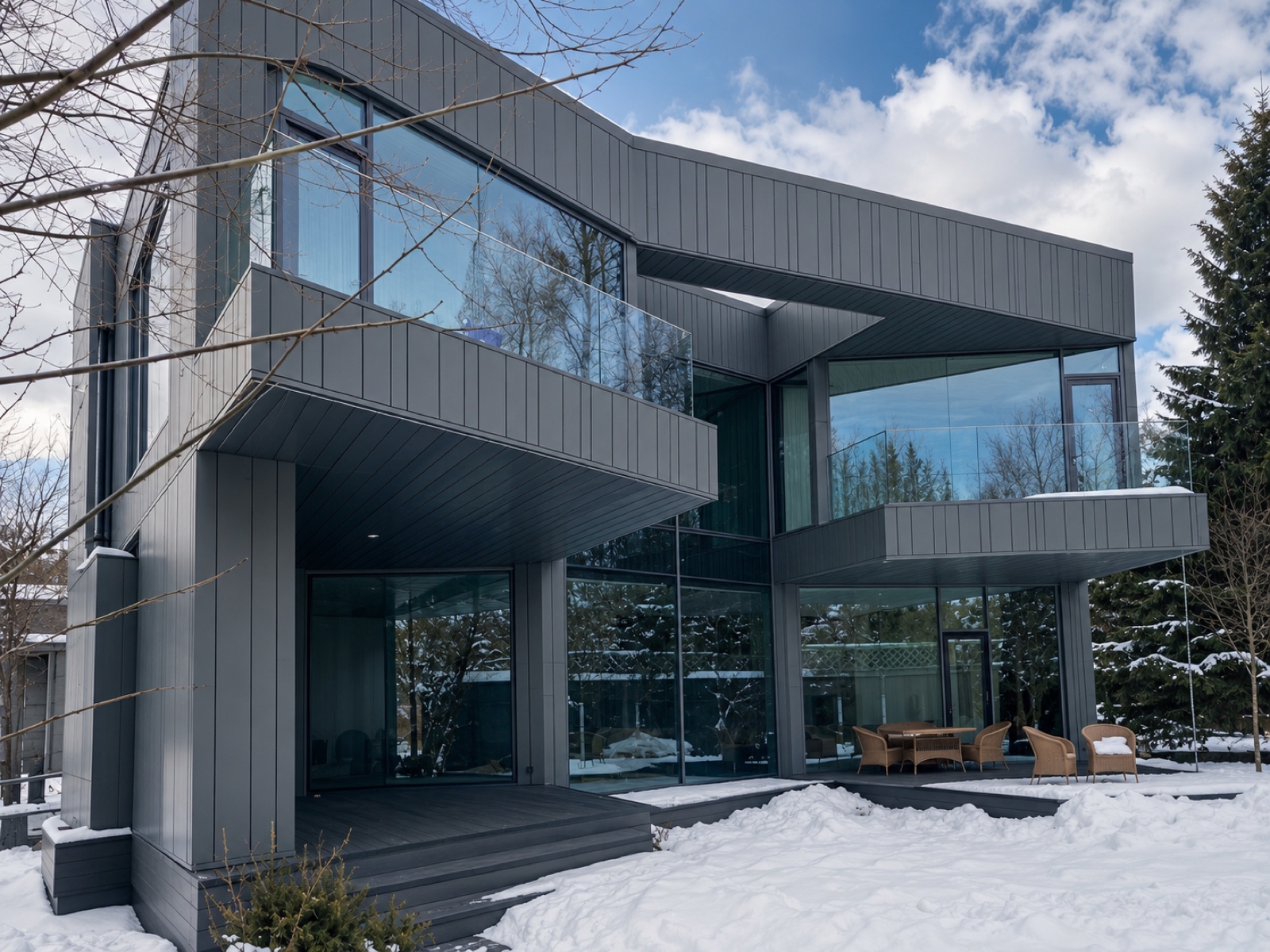

Дверь большого формата — тоже инженерная задача: чем выше и тяжелее полотно, тем важнее петли, порог и регулировка. Заказчик замечает это не в день сдачи, а через несколько лет — по тому, продолжает ли дверь закрываться одним движением.
Светопрозрачная кровля зимой требует внимания к снегу: уклон рассчитывается так, чтобы масса сходила сама, но при затяжных снегопадах фонарь лучше осматривать — как осматривают водостоки. Ровно по той же причине узел водоотвода делается с запасом по сечению, а не «в размер».
Мыть фонарь снаружи проще, чем кажется: доступ к нему продумывается на этапе проекта вместе с кровельщиками. Если этого не сделать, единственным способом обслуживания остаётся промышленный альпинизм — и это выясняется уже после заселения.
