Задача: витраж, который не выдаёт своих створок

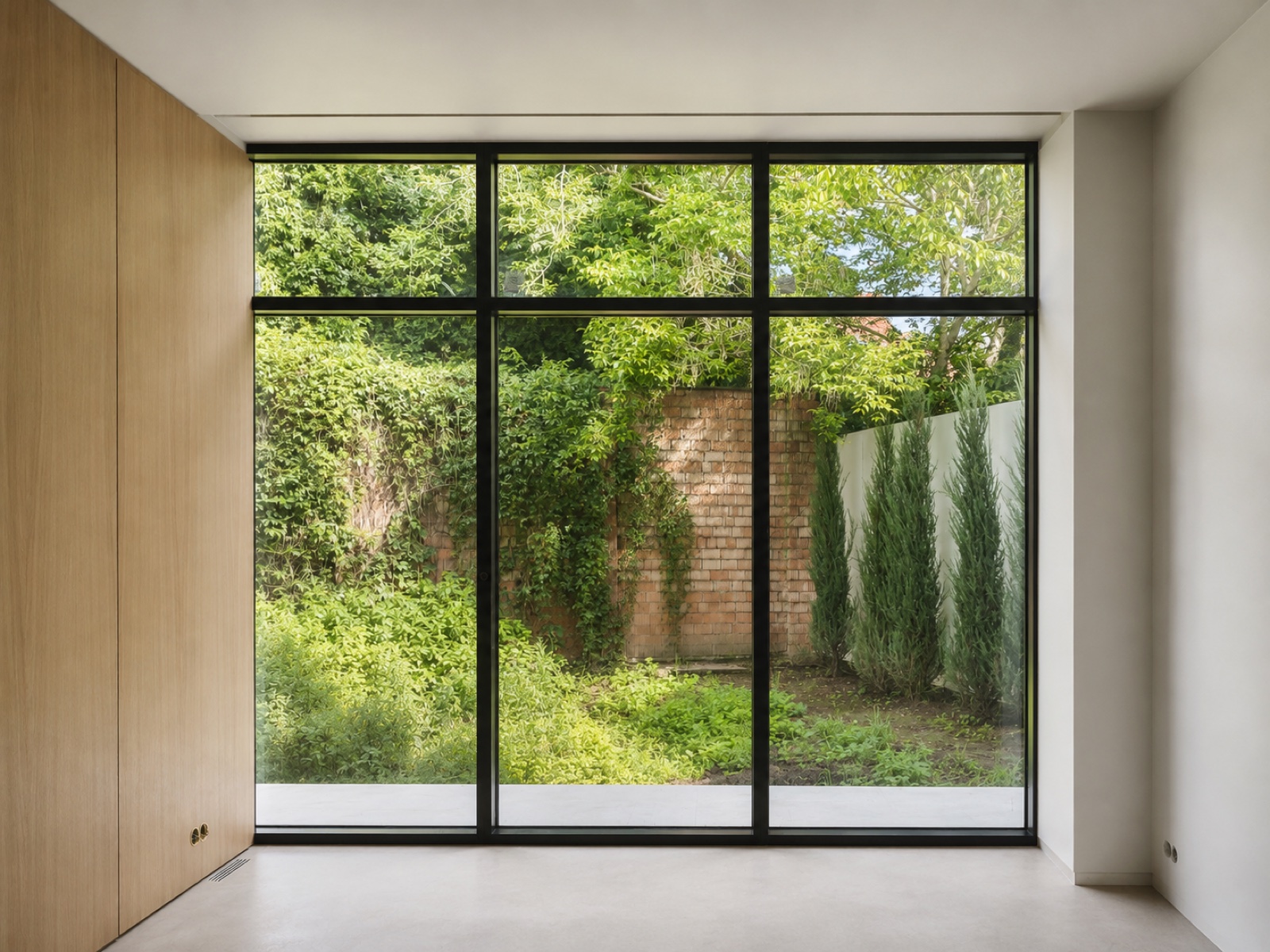

Заказчик хотел двухэтажный витраж во внутренний двор без визуального разрыва стеклянной плоскости: ни рам, ни ручек, ни следов открывающихся секций — цельная стеклянная стена от пола до кровли, на первом и на втором этаже.
Решение — система Schüco FWS 60 CV: скрытое открывание, при котором створка физически не читается ни с фасада, ни изнутри дома. На первом этаже витраж работает как выход во двор, на втором — как проветривание, но с фасада оба уровня выглядят как единая безрамная плоскость. Несущий контур собран на Schüco AWS 70 HI и ASS 70 HI, стеклопакеты — с покрытием Guardian.
Проект реализован совместно со студией VForm — GlassHall отвечал за инженерию и монтаж алюминиевых конструкций.
Что было сложным
Скрытая створка — не то же самое, что обычная. В системе Schüco FWS 60 CV рама открывающегося элемента прячется за стеклопакетом, поэтому створка получается тяжелее стандартной, а вся нагрузка приходится на фурнитуру, скрытую в контуре. Это предъявляет требования к точности сборки: люфт, незаметный на обычном окне, на скрытой створке превращается в неплотное прилегание по всему периметру.
Вторая сложность — двухэтажная высота. Витраж в два света работает как одна конструкция: ветровая нагрузка на верхний уровень передаётся вниз через стойки, а температурные деформации закладываются в узлы заранее. Раскладка считалась так, чтобы горизонтальные ригели попадали на межэтажное перекрытие и не резали стеклянную плоскость произвольной линией.
Как это работает в эксплуатации
На первом этаже витраж выполняет роль выхода во двор, на втором — проветривания. Снаружи оба уровня читаются как цельная стеклянная стена: ручек нет, створки не выделяются ни рамой, ни тенью. Несущий контур собран на FWS 50 HI, отдельные проёмы — на оконной AWS 70 HI и раздвижной ASS 70 HI, стеклопакеты — с покрытием Guardian.
Скрытая фурнитура требует регулярного обслуживания: раз в сезон проверяются прижим и смазка. Это стандартная процедура для любых крупноформатных конструкций, но у скрытого открывания она особенно окупается — именно она сохраняет плотность контура.
